DRG 9000

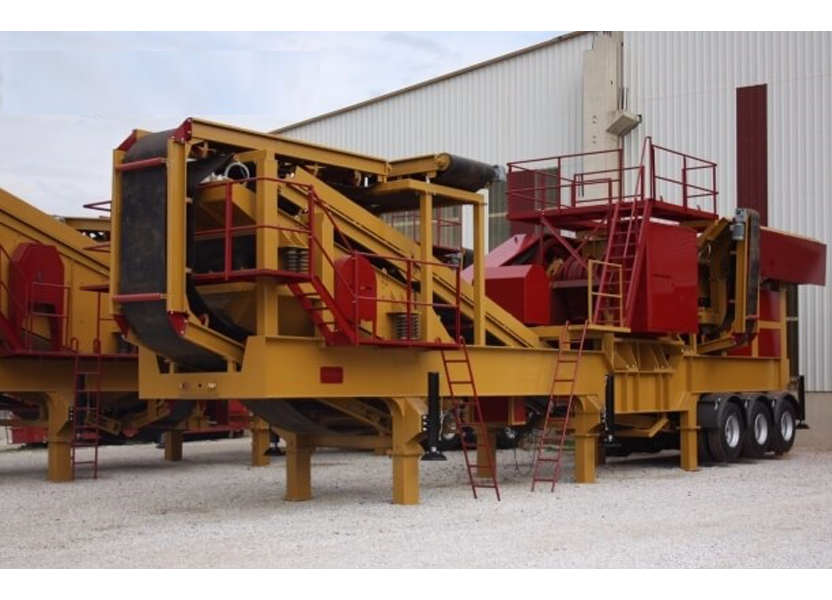

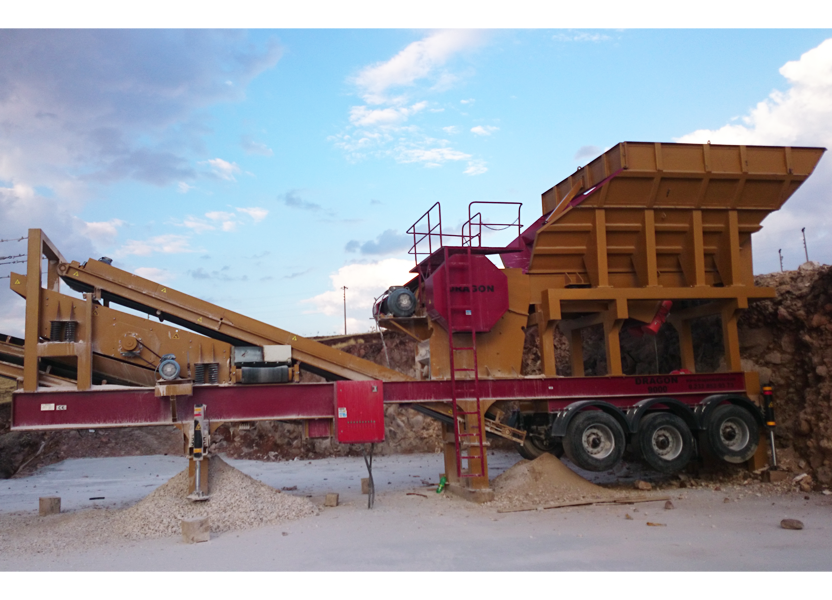

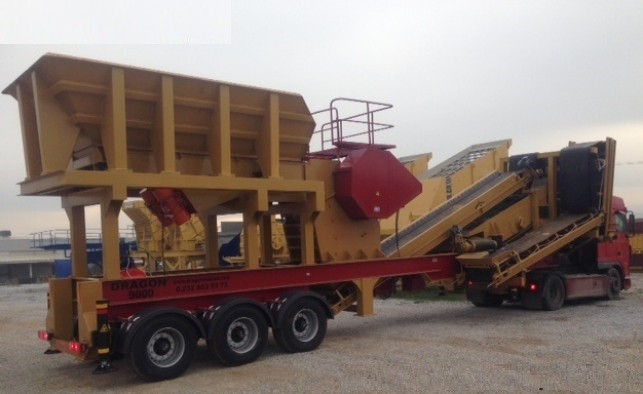

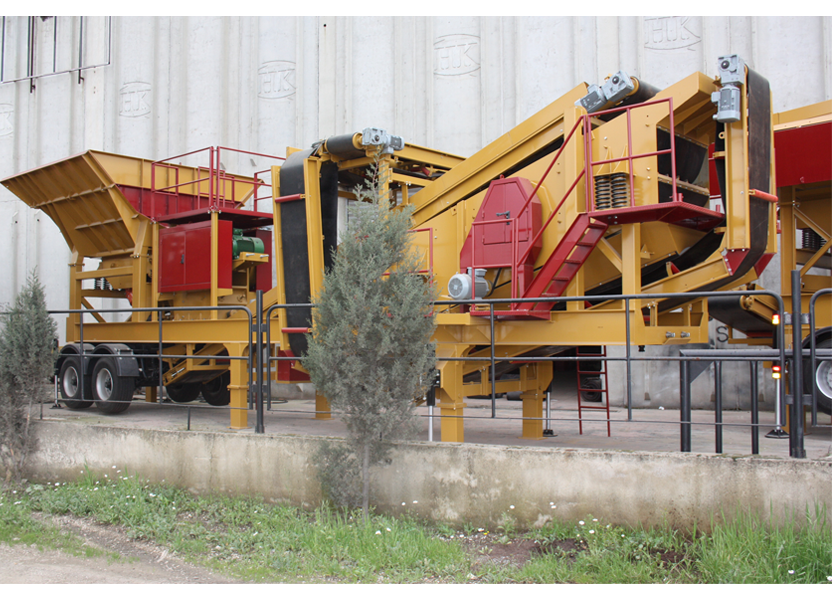

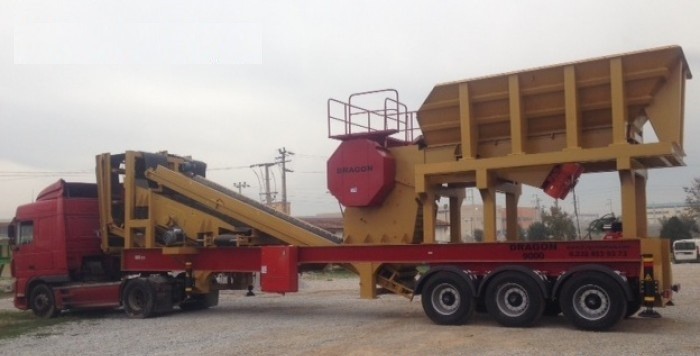

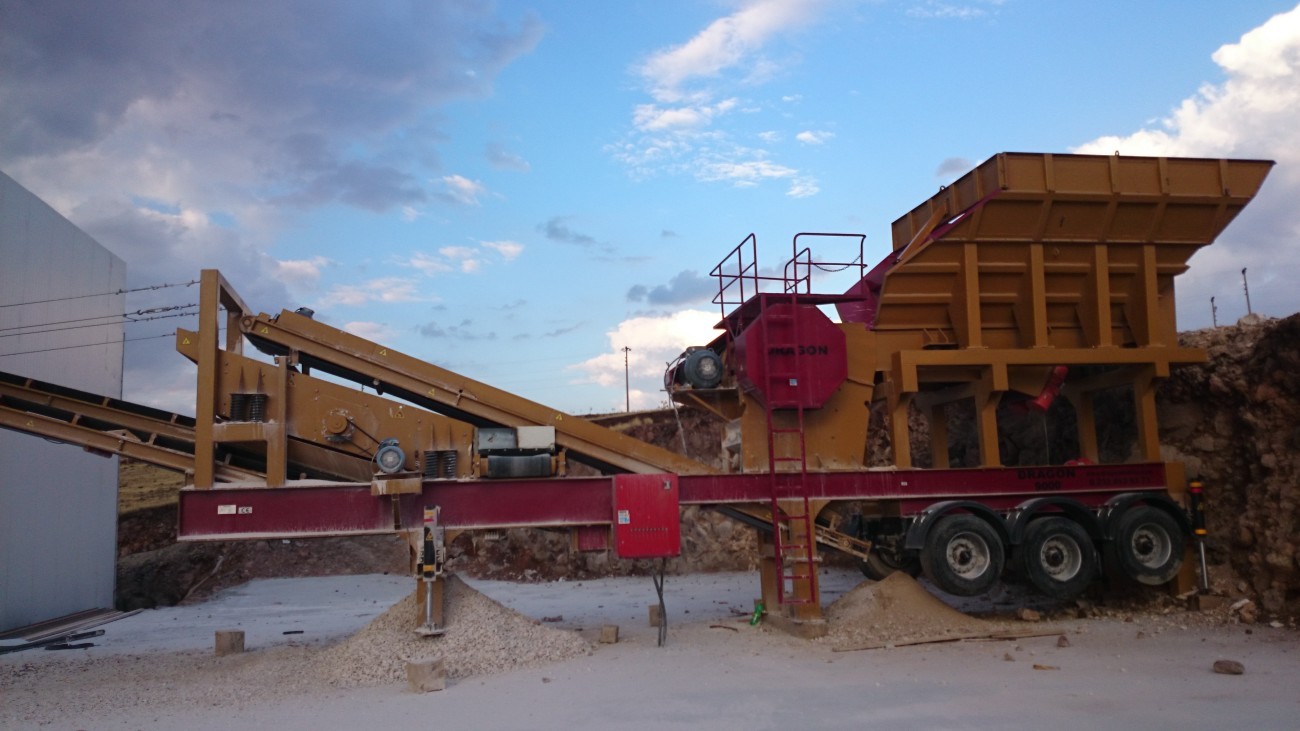

DRG 9000 – Mobil Primer Kırma Eleme Tesisi Yeni Teknoloji

Drg 9000 primer kırma eleme sisteminin tümü tek bir platfomda toplanmış olup, bir tır ile taşınabilir. Kısa sürede işletmeye alınabilmesi için Drg Ar-Ge Grubu özel olarak dizayn edilmiştir. Klasik primer konkasör tesisinin yapabileceği işleri tek başına, fazlası ile yapabilir. Şu an Dünya ve Türkiye pazarında en çok tercih edilen makinalarımızdandır. Bazalt ve granit gibi sert ve kırılması zor taşlar ile demir cevheri, krom madeni, kuvars gibi madenlerden çıkan materyallerin kırılması için en uygun kırıcılardandır.

Sistemdeki mevcut makina ve ekipmanlar;

*Titreşimli Besleyici ve Haznesi
Besleyici sistemi 2 adet vibromotorla tahrik edilmektedir. Bu sayede sorunsuz çalışma minimum bakım ile çalıştırılabilmektedir.
Besleyici haznesi Ekskavatör ve Loder ile beslemeye uygun olup daimi çalışmalarda ilave hazne ile kamyonla da besleme yapılabilir.
Besleyicide ve haznede tüm aşınma noktaları, değiştirilebilir aşınma zırhları ile korunmaktadır. Aşınma olabilecek noktalarda aşınma zırhları cıvatalı olup kolayca değiştirilebilmektedir.

İlave hazne hidrolik sistem sayesinde açılıp ve kapanabilmektedir. Buda kolay montaj ve demontaj sağlamaktadır.

Besleyici tablasında, eleme sistemi vardır. Bu eleme sisteminde iri malzemeyi elemeye uygun zig zag tip ızgara sistemi kullanılmıştır. By-pass konveyörü sayesinde elenen topraklı ya da ince malzeme by-pass konveyörü ile stok alanına dökülebilir ya da klapeli oluk sayesinde ana banta yönlendirilebilir. Bu klapeli oluk sayesinde kırmaya gerek olmayan maden yada taş kırıcıya girmeden stok alanına taşınabilir veya ana banta beslenebilir. Bu nedenlede kapasiteyi artıran bir faktördür.

*Drg 9000 Çeneli Kırıcı
Çeneli Kırcı Ebatı: 900 x 650 mm
Kırıcı Tipi: Primer
Motor gücü: 90 kW
Ayar mekanizmalı olup, istenildiği gibi rahatlıkla ayarlanabilir.
Aşınma zırhları % 16-18 mangan ve krom alaşımlıdır.

*Ana Konveyör Bant Sistemi
650 mm genişliğinde olup paletli tiptir.
Tahrik tamburları kauçuk kaplı ve dişli tiptir.
Redüktörler 3 aktarmalı k tip olup yeni nesil tork bağlamalı sistemdir.
Dışarı dökülmeyi önlemek için yan sıyırıcı sistemi mevcuttur.
*Grizzly Titreşimli Elek Sistemi Yüksek Kapasiteli
Ebat: 1300 x 2500 mm
Motor Gücü: 11 kW
Kat Adeti: 2 Katlı
Titreşime uygun özel tip rulmanlı
*Elek altı Stok Konveyörü
800 mm genişliğinde olup katlanır tiptir.
Tahrik tamburları kauçuk kaplı ve dişli tiptir.
Redüktörler 3 aktarmalı k tip olup yeni nesil tork bağlamalı sistemdir.
Nihai ürünün stok alanına dökülmesi esnasında dışarı dökülmeyi önlemek için yan sıyırıcı sistemi mevcuttur.
Sistemi kolay montaj ve demontaj yapabilmek için hidrolik piston ile katlanabilme özelliği
*Stok Konveyörü
800 mm genişliğinde katlanır tiptir.
Tahrik tamburları kauçuk kaplı ve dişli tiptir.
Redüktörler 3 aktarmalı k tip olup yeni nesil tork bağlamalı sistemdir.
Nihai ürünün stok alanına dökülmesi esnasında dışarı dökülmeyi önlemek için yan sıyırıcı sistemi mevcuttur.
Sistemi kolay montaj ve demontaj yapabilmek için hidrolik piston ile katlanabilme özelliği
*By-Pass Konveyörü
​500 mm genişliğindedir.
Tahrik tamburları kauçuk kaplı ve dişli tiptir.
Redüktörler 3 aktarmalı k tip olup yeni nesil tork bağlamalı sistemdir.
Sistemi kolay montaj ve demontaj yapabilmek için hidrolik piston ile katlanabilme özelliği
Dışarı dökülmeyi önlemek için yan sıyırıcı sistemi mevcuttur.

*Mobil Şasi Sistemi
2 dingilli olup hava frenli yürür aksam ve sinyalizasyon tertibatı mevcuttur. Özel ağır hizmet tipi konstrüksiyon şasilidir. Hidrolik sistemde 6 hidrolik ayak mekanizması vardır. Bu ayaklar kilitlendikten sonra sabit ayakla güçlendirilir.
Hidrolik Güç Sistemi 125 Litre sayesinde tüm pistonlar, özel kumanda sistemi ile kontrol edilir.

*Pano ve Kumanda Sistemi
Malzemesi Siemens markalıdır. Pano sisteminde radyo kontrol frekansı ile çalışan uzaktan kumanda sistemi vardır Ayrıca pano sistemi toz ve suya karşı özel izolasyonludur.
Kullanılan panoda her ne kadar toz ve suya karşı izolasyonluda olsa, Drg Makina olarak pano sistemlerimiz yaklaşık 8 metre ana şaseden uzaklaştırabilen bir sistem ihtiva eder.

*Uzaktan Kumanda (Radyo Kontrol Sistemi) ile tüm fonksiyonların kontrolü yapılabilmektedir.

– Tozsuzlandırma Sistemi, konveyörlerde tozu bastırmak için yüksek basınçlı suyu nozula püskürterek tozma engellenir.
– Elektrik Motorları IE2 yüksek verimli tiptir.
– Konveyör bant sistemleri EP 125 ve EP 160 kortbezli 10 ve 14 mm kalınlığında uzun kullanıma uygundur.

Toplam Motor Gücü: 122 Kw
Maksimum Besleme Boyutu: 900 x 650 mm
İdeal Besleme Boyutu: 0 – 600 mm
Final Boyutu: 0 – 180 mm arası ayarlanabilir. İki tip nihai ürün yada tek tip nihayi ürün ayrıca bir adet by-pass ürün çıkışı vardır.
Kapasite kırılacak malzeme ile besleme ve nihai ürün boyutlarına göre değişken olup 100 – 240 ton kapasitelidir.

Sistemdeki Ek Standart Özellikler
– Kamyon ile besleme yapabilmeye yarayan Extra ilave hazne
– By-pass sistemi ve By-pass Konveyorü
– Tozsuzlandırma Sistemi

Opsiyonel Özellikler
– Manyetik Mıknatıslı Konveyör Bant (Opsiyonel)
– Jeneratör Sistemi opsiyonel olup Cummins, Perkins, Doosan, Deutz markalarının dizel motorları ve Marelli ya da Stanford alternatörlüdür. (Opsiyonel)

** Ağırlık: 48 ton

Tüm ürünlerimiz CE belgelidir.
