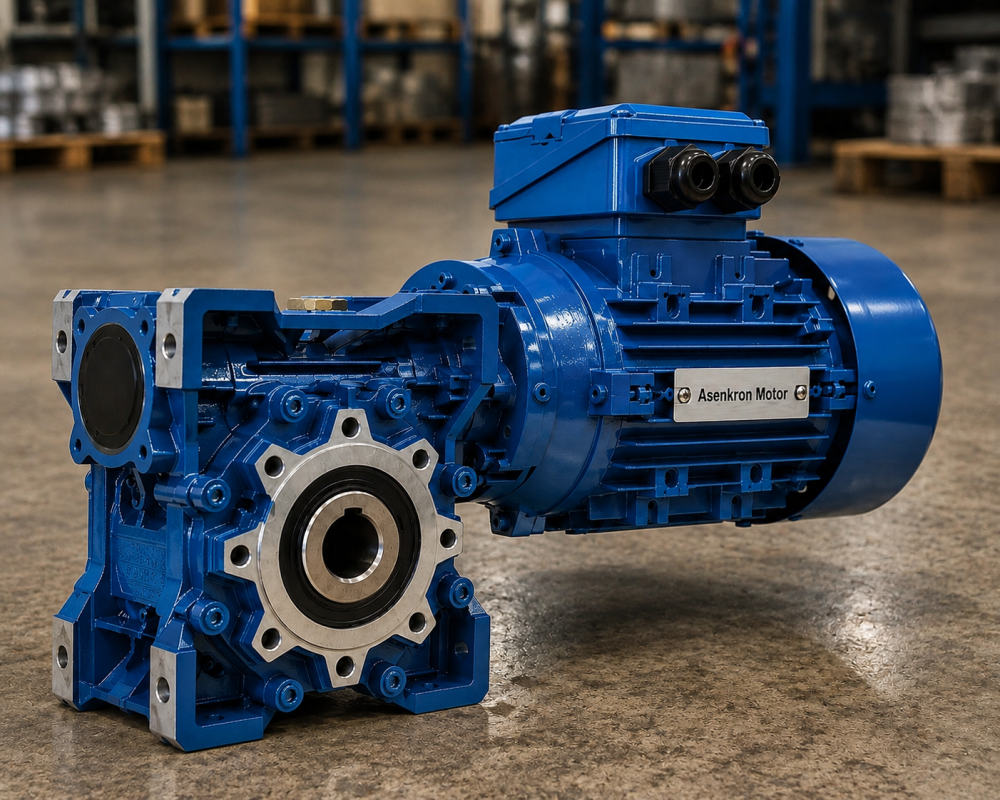

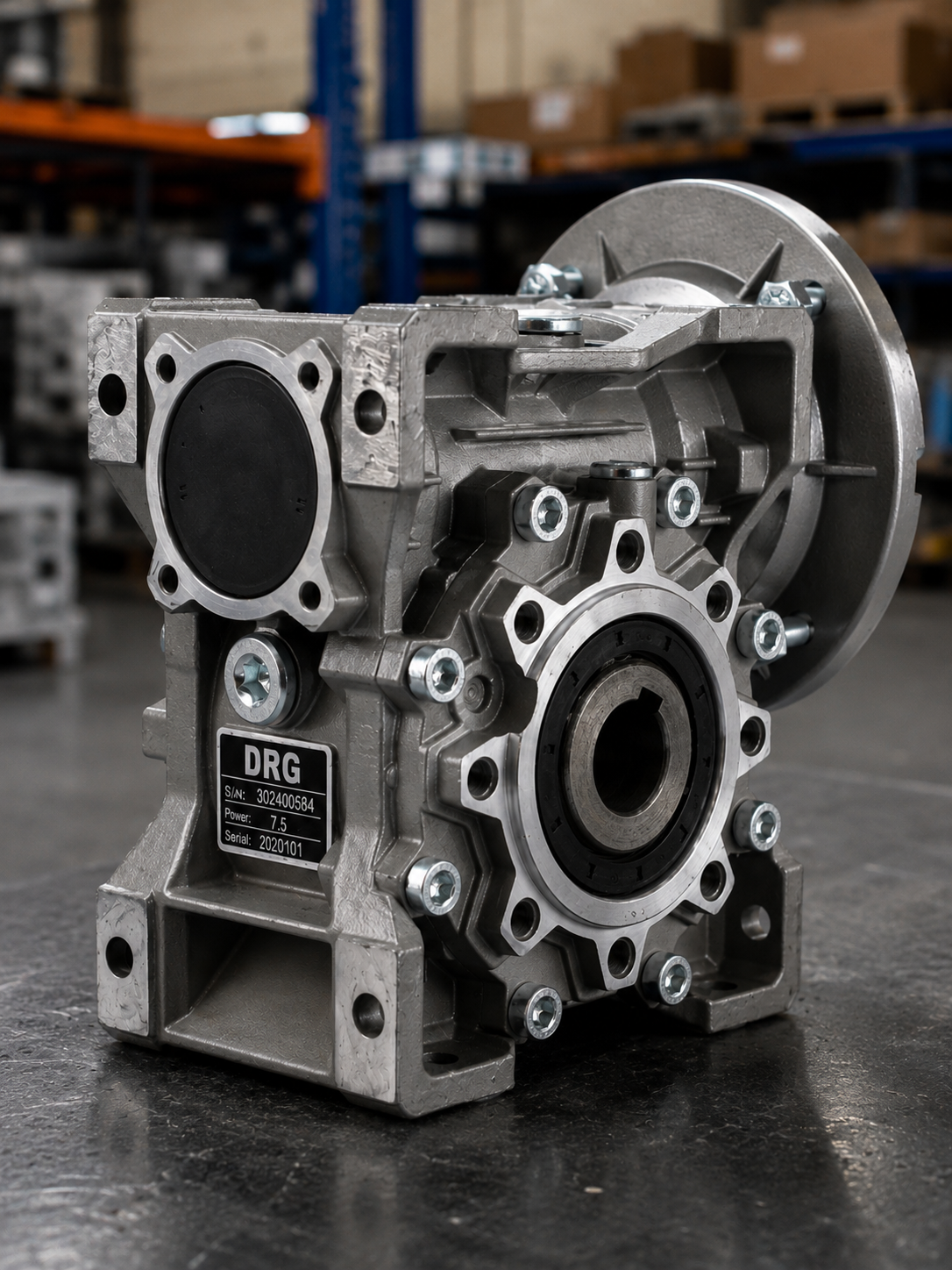

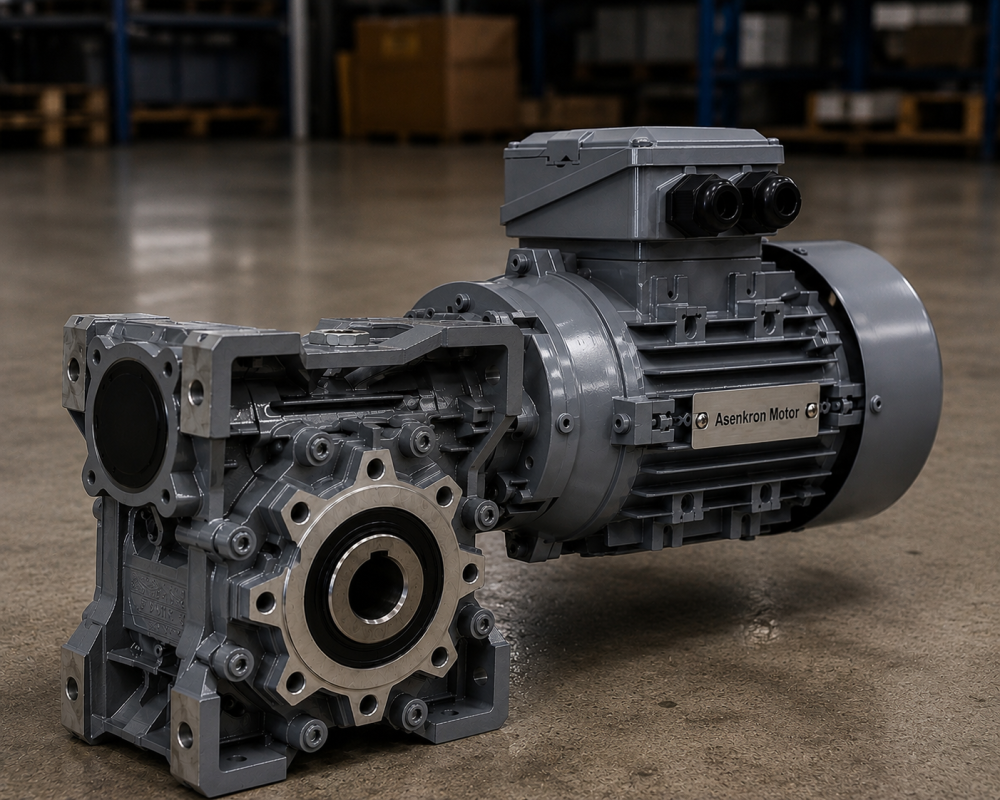

DRG110 Gövde Sonsuz Vidalı Redüktör
Yüksek Tork, Güçlü Gövde, Ağır Hizmet Tipi Çözüm
DRG110 gövde sonsuz vidalı redüktörler, orta ve ağır hizmet tipi endüstriyel makinelerde kullanılan güçlü redüktör modelleridir. DRG90 gövdeye göre daha yüksek tork aktarımı sağlayan DRG110 redüktörler, daha büyük elektrik motorları ile akuple çalışmaya uygundur.
Elektrik motorunun yüksek devrini düşürerek çıkışta daha düşük devir ve daha yüksek tork elde edilmesini sağlar. Bu sayede makinelerde daha kontrollü, daha güçlü ve daha dengeli çalışma elde edilir.
Çalışma Devri ve Redüksiyon Oranları
DRG110 gövde sonsuz vidalı redüktörlerde yaygın kullanılan redüksiyon oranları genellikle şu şekildedir:
1/7.5 – 1/10 – 1/15 – 1/20 – 1/25 – 1/30 – 1/40 – 1/50 – 1/60 – 1/80 – 1/100
Standart 1400–1500 d/d elektrik motoru ile kullanıldığında yaklaşık çıkış devirleri:
| Redüksiyon Oranı | Yaklaşık Çıkış Devri |
|---|---|
| 1/7.5 | 190–200 d/d |
| 1/10 | 140–150 d/d |
| 1/15 | 90–100 d/d |
| 1/20 | 70–75 d/d |
| 1/25 | 55–60 d/d |
| 1/30 | 45–50 d/d |
| 1/40 | 35–38 d/d |
| 1/50 | 28–30 d/d |
| 1/60 | 23–25 d/d |
| 1/80 | 17–19 d/d |
| 1/100 | 14–15 d/d |
Bu devir seçenekleri sayesinde DRG110 redüktörler; düşük devir, yüksek tork ve kontrollü hareket gerektiren endüstriyel sistemlerde tercih edilir.
Takılabilecek Elektrik Motorları
DRG110 gövde sonsuz vidalı redüktörler, orta ve yüksek güçlü elektrik motorları ile akuple çalışmaya uygundur.
Yaygın kullanılan motor güçleri:
| Motor Gücü | Kullanım Durumu |
|---|---|
| 2.2 kW | Orta ve ağır yük uygulamaları |
| 3 kW | Konveyör, helezon ve karıştırıcı sistemleri |
| 4 kW | Güçlü tork isteyen makineler |
| 5.5 kW | Ağır hizmet tipi uygulamalar |
| 7.5 kW | Yüksek tork ve güçlü çalışma gerektiren sistemler |
Yaygın motor bağlantı seçenekleri:
- IEC 100 B5
- IEC 100 B14
- IEC 112 B5
- IEC 112 B14
- IEC 132 B5
- IEC 132 B14
Bağlantı tipi olarak genellikle B5 flanşlı veya B14 flanşlı elektrik motorları tercih edilir. Motor gövdesi ve redüktör bağlantısı seçilirken redüksiyon oranı, çıkış torku ve çalışma şartları birlikte değerlendirilmelidir.
Kullanım Alanları
DRG110 gövde sonsuz vidalı redüktörler, yüksek tork ve güçlü hareket ihtiyacı olan birçok endüstriyel alanda tercih edilir.
Başlıca kullanım alanları:
- Konveyör sistemleri
- Helezon sistemleri
- Karıştırıcılar
- Paketleme makineleri
- Gıda üretim hatları
- Tambur sistemleri
- Yük taşıma sistemleri
- Tarım makineleri
- Tekstil makineleri
- Endüstriyel otomasyon sistemleri
- Hafif kaldırma ve çevirme sistemleri
- Beton ve yapı malzemesi makineleri
- Maden ve taş işleme yardımcı ekipmanları
- Geri dönüşüm makineleri
- Ağır hizmet tipi yardımcı makineler
DRG110 redüktörler özellikle yüksek tork, düşük devir, sessiz çalışma ve dayanıklı gövde yapısı gerektiren uygulamalarda avantaj sağlar.
Sessiz ve Dengeli Çalışma Avantajı
Sonsuz vida dişli yapısı sayesinde DRG110 gövde redüktörler sessiz ve dengeli çalışma avantajı sunar. Motor devrini düşürürken çıkış torkunu artırır ve makinenin daha kontrollü hareket etmesini sağlar.
Düşük titreşimli çalışma yapısı sayesinde makine ekipmanlarının daha uzun ömürlü çalışmasına katkı sağlar. Bu özellik özellikle sürekli çalışan konveyör, helezon, karıştırıcı ve üretim hatlarında önemli avantaj sağlar.
Güçlü Gövde ve Kolay Montaj
DRG110 gövde sonsuz vidalı redüktörler, sağlam gövde yapısı sayesinde zorlu endüstriyel çalışma şartlarına uygundur. Kompakt yapısı sayesinde makine üzerinde fazla yer kaplamadan yüksek tork aktarımı sağlar.
Farklı montaj pozisyonlarına uygun yapısı sayesinde yatay, dikey veya açılı bağlantı gerektiren uygulamalarda kullanılabilir. Motor bağlantı flanşı, çıkış mili ve gövde bağlantı seçenekleri ile birçok makine tasarımına kolayca entegre edilebilir.
DRG MOTOR Redüktör Çözümleri
DRG MOTOR olarak, elektrik motorları ile uyumlu sonsuz vidalı redüktör çözümleri sunuyoruz. DRG110 gövde sonsuz vidalı redüktörler; yüksek tork kapasitesi, güçlü gövde yapısı, düşük devir seçenekleri ve kolay motor bağlantısı ile ağır hizmet tipi endüstriyel makineler için ideal çözümlerden biridir.
DRG110 gövde redüktörler; 2.2 kW, 3 kW, 4 kW, 5.5 kW ve 7.5 kW elektrik motorlarıyla birlikte kullanılabilir.
