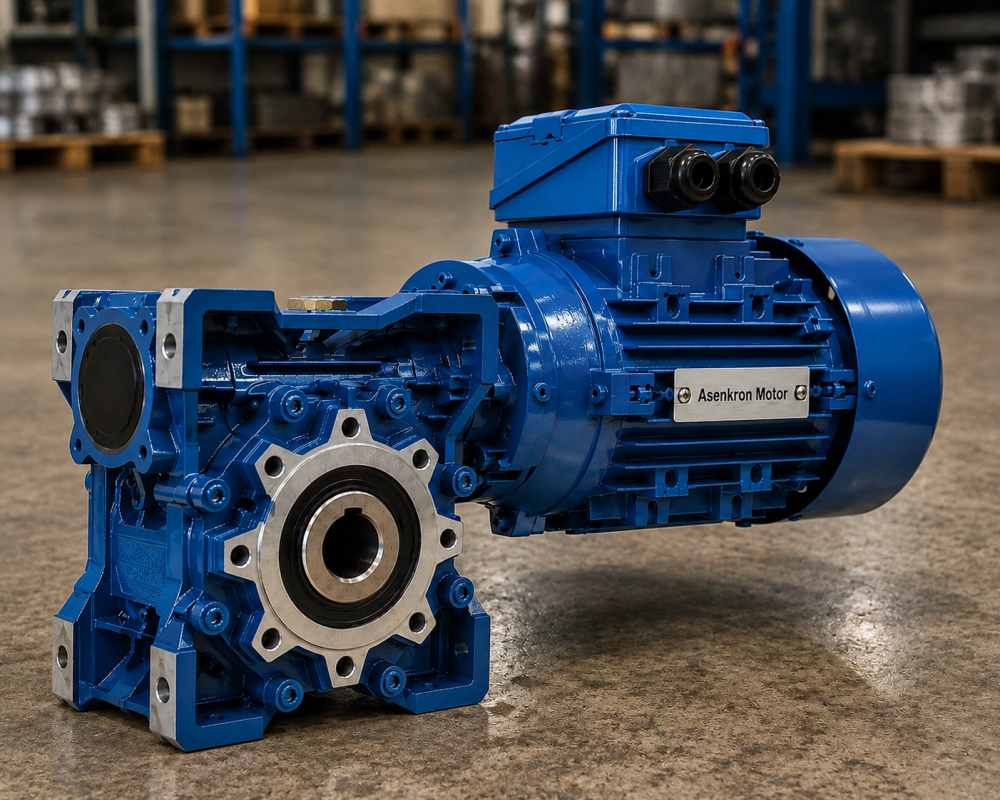

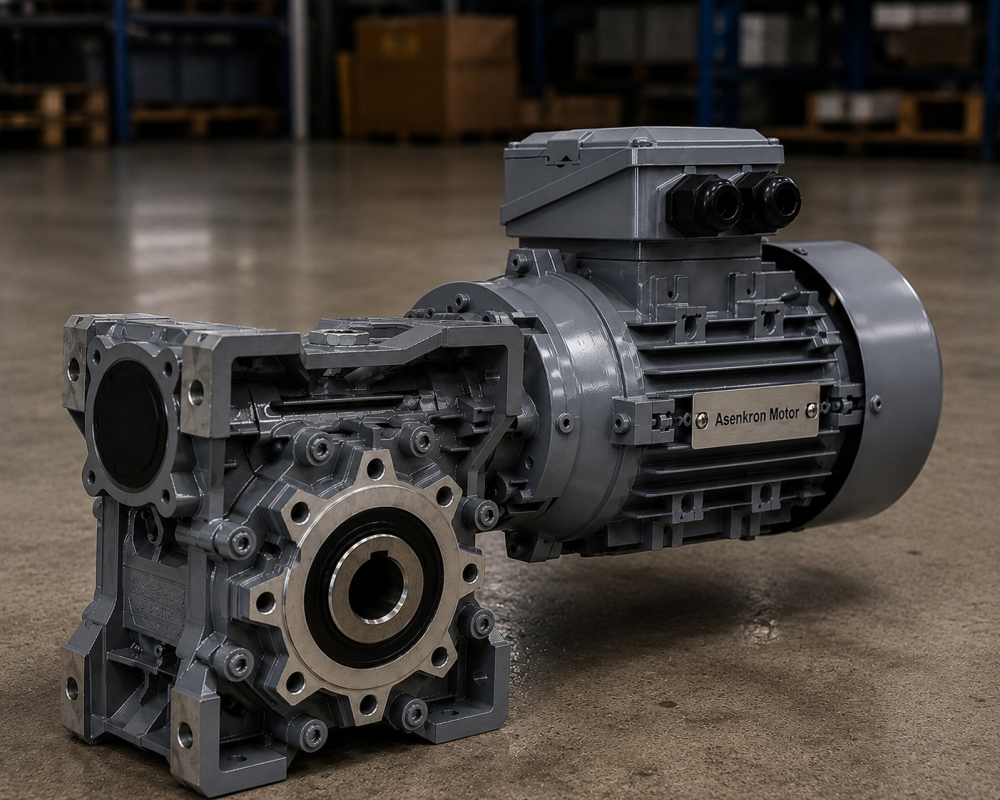

DRG30 Gövde Sonsuz Vidalı Redüktör
Kompakt Gövde, Sessiz Çalışma, Güvenilir Güç Aktarımı
DRG30 gövde sonsuz vidalı redüktörler, küçük güçlerde çalışan makine ve otomasyon sistemleri için kullanılan kompakt yapılı redüktör modelleridir. Küçük gövde ölçüsüne rağmen yüksek tork aktarımı sağlayarak düşük devir ihtiyacı olan birçok uygulamada güvenilir çözüm sunar.
Bu tip redüktörler, elektrik motorunun yüksek devrini düşürerek daha kontrollü, daha güçlü ve daha kararlı bir çıkış hareketi sağlar. Sonsuz vida dişli yapısı sayesinde sessiz çalışma, titreşimsiz hareket ve kompakt montaj avantajı sunar.
Çalışma Devri ve Redüksiyon Oranları
DRG30 gövde sonsuz vidalı redüktörlerde yaygın kullanılan redüksiyon oranları genellikle şu şekildedir:
1/7.5 – 1/10 – 1/15 – 1/20 – 1/25 – 1/30 – 1/40 – 1/50 – 1/60 – 1/80 – 1/100
Redüktör çıkış devri, takılan elektrik motorunun devrine ve seçilen redüksiyon oranına göre değişir. Standart olarak 1400–1500 d/d elektrik motoru kullanıldığında yaklaşık çıkış devirleri şu şekildedir:
| Redüksiyon Oranı | Yaklaşık Çıkış Devri |
|---|---|
| 1/7.5 | 190–200 d/d |
| 1/10 | 140–150 d/d |
| 1/15 | 90–100 d/d |
| 1/20 | 70–75 d/d |
| 1/25 | 55–60 d/d |
| 1/30 | 45–50 d/d |
| 1/40 | 35–38 d/d |
| 1/50 | 28–30 d/d |
| 1/60 | 23–25 d/d |
| 1/80 | 17–19 d/d |
| 1/100 | 14–15 d/d |
Bu nedenle DRG30 gövde redüktörler, özellikle düşük devir ve kontrollü hareket gereken sistemlerde tercih edilir.
Takılabilecek Elektrik Motorları
DRG30 gövde sonsuz vidalı redüktörler, küçük güçlü elektrik motorları ile akuple çalışmaya uygundur. Yaygın kullanılan motor güçleri genellikle şöyledir:
| Motor Gücü | Kullanım Durumu |
|---|---|
| 0.06 kW | Çok hafif yükler, küçük otomasyon sistemleri |
| 0.09 kW | Hafif yük uygulamaları |
| 0.12 kW | Paketleme, küçük konveyör ve hafif makineler |
| 0.18 kW | Daha güçlü hareket gereken küçük sistemler |
DRG30 gövde redüktörlerde yaygın motor bağlantıları IEC 56 ve IEC 63 motor gövdeleriyle yapılır. Bağlantı tipi olarak genellikle B5 flanşlı veya B14 flanşlı motorlar tercih edilir.
Yaygın bağlantı seçenekleri:
- 56B5
- 56B14
- 63B5
- 63B14
Bu bağlantılar sayesinde redüktör, elektrik motoru ile kolay şekilde akuple edilebilir.
Kullanım Alanları
DRG30 gövde sonsuz vidalı redüktörler birçok küçük ve orta ölçekli uygulamada kullanılabilir.
Başlıca kullanım alanları:
- Küçük konveyör sistemleri
- Paketleme makineleri
- Gıda makineleri
- Otomasyon sistemleri
- Küçük karıştırıcılar
- Kapak açma-kapama mekanizmaları
- Etiketleme makineleri
- Hafif yük taşıma sistemleri
- Küçük dozajlama makineleri
- Makine yardımcı ekipmanları
Özellikle düşük devir, sessiz çalışma ve kompakt montaj istenen yerlerde DRG30 gövde sonsuz vidalı redüktörler avantaj sağlar.
Sessiz ve Kararlı Çalışma Avantajı
Sonsuz vidalı dişli sistemi, çalışma sırasında daha sessiz ve yumuşak hareket sağlar. Bu özellik sayesinde DRG30 redüktörler, sürekli çalışan küçük makinelerde konforlu ve dengeli çalışma imkânı sunar.
Düşük devirli çıkış sayesinde makine hareketleri daha kontrollü olur. Bu da özellikle hassas ilerleme, ürün taşıma, küçük yük kaldırma ve konumlandırma uygulamalarında önemli avantaj sağlar.
Kompakt Tasarım ve Kolay Montaj
DRG30 gövde redüktörlerin en önemli avantajlarından biri kompakt yapısıdır. Dar alanlarda kolay montaj yapılabilir. Küçük makine tasarımlarında yerden tasarruf sağlar.
Farklı montaj pozisyonlarına uygun yapısı sayesinde yatay veya dikey uygulamalarda kullanılabilir. Motor bağlantı flanşı ve çıkış mili seçenekleri, makine ihtiyacına göre tercih edilebilir.
DRG MOTOR Redüktör Çözümleri
DRG MOTOR olarak, elektrik motorları ile uyumlu sonsuz vidalı redüktör çözümleri sunuyoruz. DRG30 gövde sonsuz vidalı redüktörler; kompakt ölçüsü, sessiz çalışması, düşük devir seçenekleri ve kolay motor bağlantısı ile küçük güçlü endüstriyel uygulamalar için ideal çözümlerden biridir.
DRG30 gövde redüktörler; 0.06 kW, 0.09 kW, 0.12 kW ve 0.18 kW elektrik motorlarıyla birlikte kullanılabilir.
