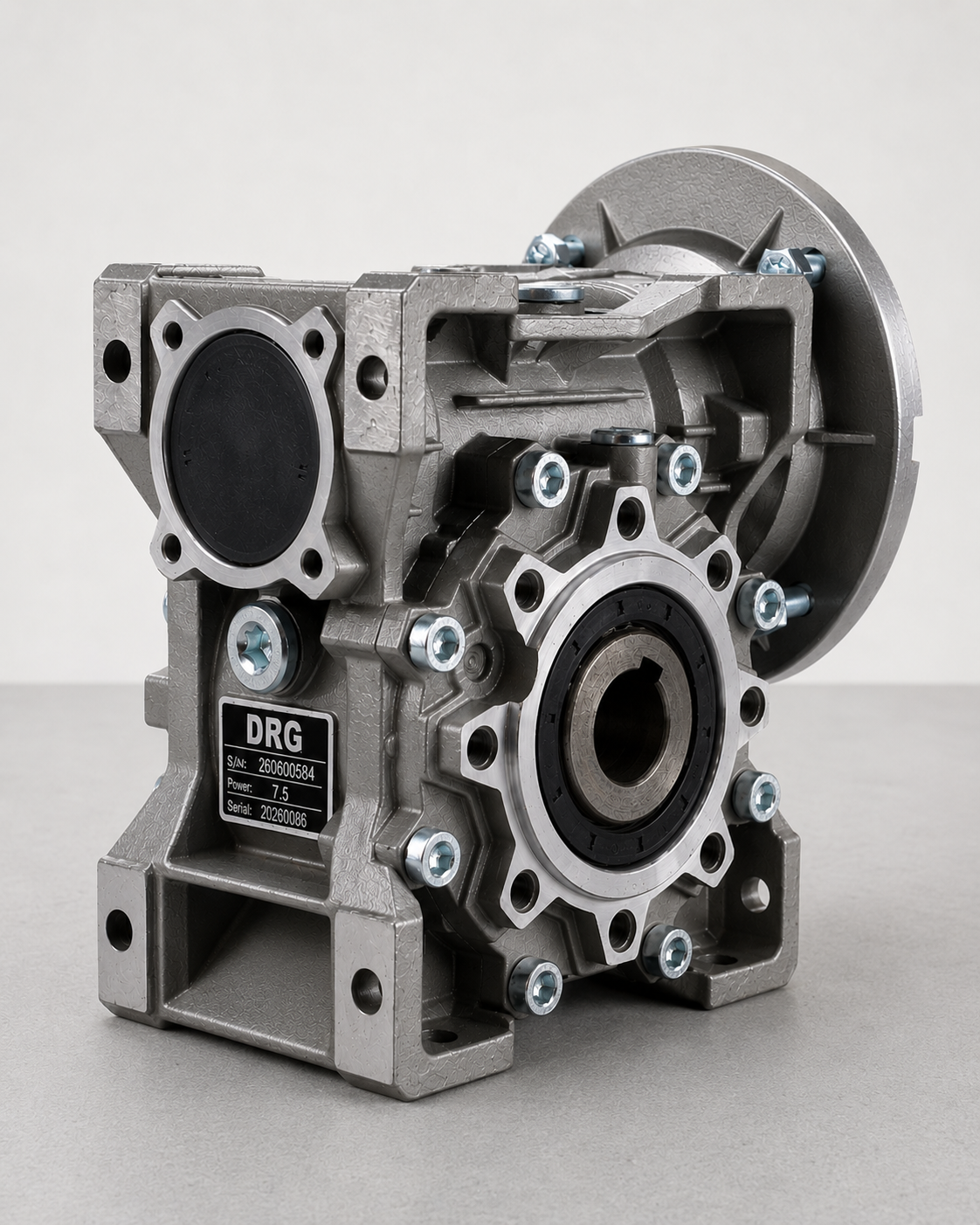

DRG50 Gövde Sonsuz Vidalı Redüktör
Güçlü Gövde, Yüksek Tork, Sessiz Çalışma
DRG50 gövde sonsuz vidalı redüktörler, küçük ve orta ölçekli endüstriyel makinelerde kullanılan, kompakt yapılı ve güçlü tork aktarımı sağlayan redüktör modelleridir. DRG30 ve DRG40 gövdelere göre daha yüksek yük taşıma kapasitesine sahiptir.
Elektrik motorunun yüksek devrini düşürerek çıkışta daha düşük devir ve daha yüksek tork elde edilmesini sağlar. Bu sayede makine hareketleri daha kontrollü, daha güçlü ve daha kararlı hale gelir.
Çalışma Devri ve Redüksiyon Oranları
DRG50 gövde sonsuz vidalı redüktörlerde yaygın kullanılan redüksiyon oranları genellikle şu şekildedir:
1/7.5 – 1/10 – 1/15 – 1/20 – 1/25 – 1/30 – 1/40 – 1/50 – 1/60 – 1/80 – 1/100
Standart 1400–1500 d/d elektrik motoru ile kullanıldığında yaklaşık çıkış devirleri:
| Redüksiyon Oranı | Yaklaşık Çıkış Devri |
|---|---|
| 1/7.5 | 190–200 d/d |
| 1/10 | 140–150 d/d |
| 1/15 | 90–100 d/d |
| 1/20 | 70–75 d/d |
| 1/25 | 55–60 d/d |
| 1/30 | 45–50 d/d |
| 1/40 | 35–38 d/d |
| 1/50 | 28–30 d/d |
| 1/60 | 23–25 d/d |
| 1/80 | 17–19 d/d |
| 1/100 | 14–15 d/d |
Bu devir seçenekleri sayesinde DRG50 redüktörler; düşük devir, kontrollü hareket ve yüksek tork ihtiyacı olan birçok makinede rahatlıkla kullanılabilir.

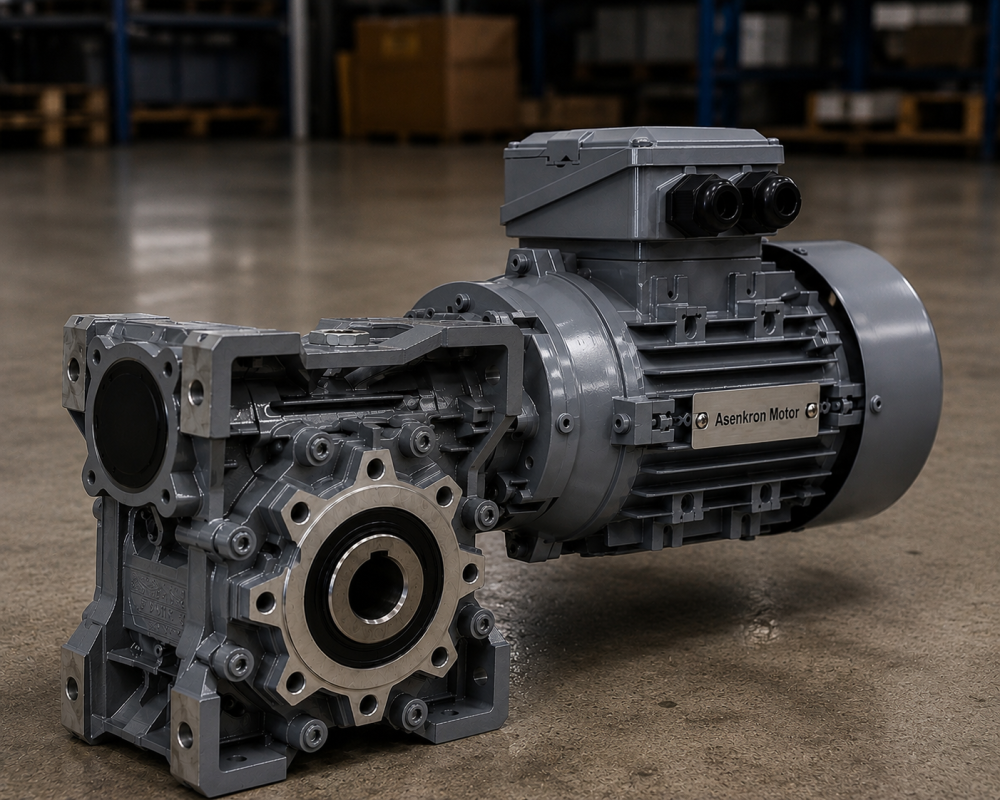

Takılabilecek Elektrik Motorları
DRG50 gövde sonsuz vidalı redüktörler, genellikle küçük ve orta güçte elektrik motorları ile akuple çalışmaya uygundur.
Yaygın kullanılan motor güçleri:
| Motor Gücü | Kullanım Durumu |
|---|---|
| 0.18 kW | Hafif yük uygulamaları |
| 0.25 kW | Küçük konveyör ve paketleme sistemleri |
| 0.37 kW | Orta seviye taşıma ve otomasyon sistemleri |
| 0.55 kW | Daha güçlü hareket isteyen makineler |
| 0.75 kW | Ağır olmayan fakat daha yüksek tork isteyen uygulamalar |
Yaygın motor bağlantı seçenekleri:
- IEC 63 B5
- IEC 63 B14
- IEC 71 B5
- IEC 71 B14
- IEC 80 B5
- IEC 80 B14
Bağlantı tipi olarak genellikle B5 flanşlı veya B14 flanşlı elektrik motorları tercih edilir. Bu sayede motor ve redüktör kolay şekilde akuple edilebilir.
Kullanım Alanları
DRG50 gövde sonsuz vidalı redüktörler, kompakt ölçüde daha güçlü tork ihtiyacı olan sistemlerde tercih edilir.
Başlıca kullanım alanları:
- Konveyör sistemleri
- Paketleme makineleri
- Gıda makineleri
- Küçük ve orta ölçekli karıştırıcılar
- Otomasyon sistemleri
- Etiketleme makineleri
- Kapak açma-kapama sistemleri
- Hafif ve orta yük taşıma sistemleri
- Helezon sistemleri
- Dozajlama makineleri
- Küçük tambur sistemleri
- Endüstriyel yardımcı makineler
DRG50 redüktörler özellikle düşük devir, sessiz çalışma ve güçlü çıkış torku gereken uygulamalarda ekonomik ve güvenilir çözüm sunar.
Sessiz ve Dengeli Çalışma Avantajı
Sonsuz vida dişli yapısı sayesinde DRG50 gövde redüktörler sessiz ve dengeli çalışma avantajı sağlar. Düşük titreşimli çalışma yapısı, makine ömrüne katkı sağlar ve işletme konforunu artırır.
Düşük çıkış devri sayesinde hareket daha kontrollü hale gelir. Bu özellik özellikle ürün taşıma, yönlendirme, pozisyonlama, dozajlama ve hassas ilerleme gerektiren sistemlerde önemli avantaj sağlar.
Kompakt Tasarım ve Kolay Montaj
DRG50 gövde sonsuz vidalı redüktörler, güçlü yapısına rağmen kompakt gövde tasarımına sahiptir. Dar alanlarda kolay montaj yapılabilir ve makine tasarımına rahatlıkla entegre edilebilir.
Farklı montaj pozisyonlarına uygun yapısıyla yatay ve dikey uygulamalarda kullanılabilir. Motor bağlantı flanşı, çıkış mili ve gövde bağlantı seçenekleri sayesinde birçok endüstriyel makinede pratik montaj avantajı sağlar.
DRG MOTOR Redüktör Çözümleri
DRG MOTOR olarak, elektrik motorları ile uyumlu sonsuz vidalı redüktör çözümleri sunuyoruz. DRG50 gövde sonsuz vidalı redüktörler; kompakt tasarımı, güçlü tork aktarımı, düşük devir seçenekleri ve kolay motor bağlantısı ile küçük ve orta ölçekli endüstriyel makineler için ideal çözümlerden biridir.
DRG50 gövde redüktörler; 0.18 kW, 0.25 kW, 0.37 kW, 0.55 kW ve 0.75 kW elektrik motorlarıyla birlikte kullanılabilir.
